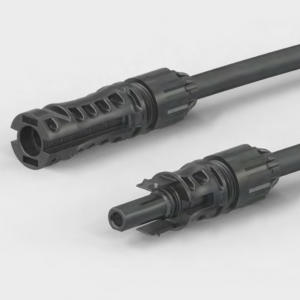

Staubli MC4-Evo 2 0086+0087

MC4-Evo 2 0086+0087 là một loại đầu nối điện mặt trời do Stäubli Electrical Connectors, một công ty hàng đầu trong lĩnh vực kết nối điện, sản xuất và cung cấp. Đây là một phiên bản cải tiến từ đầu nối MC4, một tiêu chuẩn phổ biến và đáng tin cậy trong các hệ thống năng lượng mặt trời.

Đầu nối MC4-Evo 2 0086+0087 được thiết kế với công nghệ tiên tiến, giúp cải thiện hiệu suất và dễ dàng lắp đặt. Nó vẫn giữ các ưu điểm của MC4 với tính năng chống thấm nước, chống va đập và khả năng làm việc trong các điều kiện môi trường khắc nghiệt.

Các đầu nối Staubli MC4 Evo2 0086/0087 đáp ứng các tiêu chuẩn an toàn và bảo vệ môi trường, giúp đảm bảo an toàn và hiệu quả trong quá trình kết nối các tấm pin mặt trời và hệ thống điện mặt trời.

Đây là một sản phẩm đáng tin cậy và được ưa chuộng trong ngành công nghiệp năng lượng mặt trời, giúp tối ưu hóa hiệu suất và hiệu quả của các hệ thống năng lượng mặt trời.

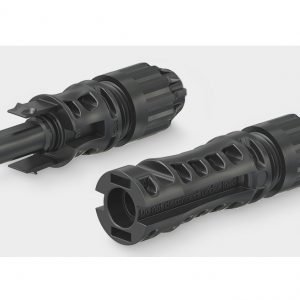

Đầu nối Staubli MC4 Evo2 0086+0087

Được phát minh bởi các kỹ sư Stäubli ở Thụy Sĩ
Sản xuất theo tiêu chuẩn Châu Âu
MC4 là nhãn hiệu được bảo hộ của Stäubli
Định mức dòng điện tối đa 69A
Thử nghiệm phun sương muối & khả năng chống amoniac

Connector system	MC4-Evo 2
Ambient temperature range	-40 °C...+85 °C (TÜV/UL)
Upper limiting temperature	115 °C
Degree of protection	IP68 (1 m, 1 h)/IP65
Degree of protection, unmated	IP2X
Category	CAT III
Degree of pollution	3
Max. contact resistance of the connector	0.2 m
Rated Impulse Voltage	16 kV
Contact system	MULTILAM
Type of connection	Crimping
Contact material	Copper, tin plated
Insulation material	PA
Locking system	Locking Type
Fire protection class	UL94:V-0
Ammonia resistance (acc. to TÜV)	yes
Salt mist spray test, degree of severity 6	yes
TÜV Rheinland certifications number UL-File number JET number of certificate	R 60127169 E343181 B18T0049

Order No.	Type	Socket	Plug	Outer Diameter Of Cable	Width Of Crimp Opening	IEC 62852			UL 6703			Approvals
				A (mm)	B (mm)	mm²	DC V	A	AWG	DC V	A	TUV	UR	JET
32.0086P0001-UR	PV-KBT4-EVO 2/6I-UR	X		4.7-6.4	5.8	4	1500	45				X	X	X
						6	1500	53
									12	1500	35
									10	1500	50
32.0087P0001-UR	PV-KST4-EVO 2/6I-UR		X	4.7-6.4	5.8	4	1500	45				X	X	X
						6	1500	53
									10	1500	50
									12	1500	35
32.0092P0001-UR	PV-KBT4-EVO 2/10II-UR	X		6.4-8.4	6.5	10	1500	69				X	X
32.0092P0001-UR	PV-KBT4-EVO 2/10II-UR	X		6.4-8.4	6.5				8	1500	70	X	X
32.0093P0001-UR	PV-KST4-EVO 2/10II-UR		X	6.4-8.4	6.5	10	1500	69				X	X
32.0093P0001-UR	PV-KST4-EVO 2/10II-UR		X	6.4-8.4	6.5				8	1500	70	X	X

Được chứng nhận quốc tế với IEC, UL, JET, cTÜVus. Được phê duyệt cho truy cập không hạn chế DC 1500 V (IEC, JET), DC 1500 V (UL).
Công nghệ MULTILAM, đã chứng minh chất lượng và độ bền hàng trăm triệu lần kể từ năm 2004. Phù hợp với mọi môi trường khí hậu nhờ khả năng chống tia cực tím, amoniac và cấp IP cao (IP68). Có sẵn dưới dạng đầu nối hiện trường và được lắp ráp sẵn, có thể sử dụng các công cụ uốn tóc bồng tiêu chuẩn. Khả năng tương thích giao phối với họ đầu nối MC4.
