Cáp điện năng lượng mặt trời Helukabel SolarFlex 10mm2 được sử dụng để kết nối các tấm pin năng lượng mặt trời. Cáp được sản xuất bởi Helukabel (Đức) – nhà sản xuất cáp hàng đầu thế giới.
ĐẶC TRƯNG KẾT CẤU
ĐẶC TÍNH ĐIỆN VÀ CƠ KHÍ

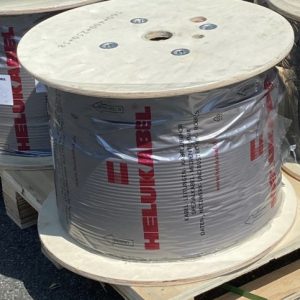

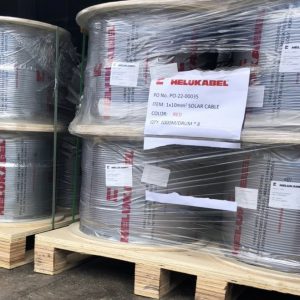

Cáp solar Helukabel SolarFlex 10mm2
ƯU ĐIỂM NỔI BẬT SOLARFLEX®-X H1Z2Z2-K
ỨNG DỤNG
Thông Số Chi Tiết
Dải nhiệt độ hoạt động
-40 -> 90 độ C
Điện áp định mức AC 1,0/1,0 kV
DC 1,5/1,5 kV
Điện áp DC tối đa cho phép 1,8kV
Điện áp thử nghiệm AC 6,5kV
Bán kính uốn tối thiểu Gấp 5 lần đường kính cáp
Cách nhiệt 2 lớp cách nhiệt
Kháng UV, Ozone
Chứng chỉ chất lượng EN 50267, IEC 60754, IEC 60332-1-2, IEC 61034, EN 50618, EN 50289-4-1, EN 50396...
Màu Đen, Xanh dương, Đỏ
Diện tích mặt cắt ngang Cấu trúc của dây dẫn Xấp xỉ đường kính của dây dẫn Độ dày danh nghĩa của lớp cách nhiệt Độ dày danh nghĩa của vỏ bọc bên ngoài Xấp xỉ đường kính của cáp Đường kính tối đa của cáp Xấp xỉ khối lượng của cáp
mm2 _ Số/mm mm mm mm mm mm kg/km
10 77/0.40 4.1 0.7 0.8 7.2 7.7 121
Diện tích mặt cắt ngang Tối đa điện trở DC của dây dẫn ở 20ºC Tối thiểu bán kính uốn cong Khả năng mang dòng điện
Động lực Tĩnh điện Cáp đơn tự do trong không khí Cáp đơn tự do trên bề mặt Hai tải dây cáp chạm nhau trên bề mặt
mm2 _ Ω/km mm mm A A A
10 1.95 36 28 98 93 79
Các loại cáp năng lượng mặt trời Helukabel
Mã hàng Số core x tiết diện Màu vỏ Đường kính cáp
mmTrọng lượng đồng
kg/kmTrọng lượng cáp
kg/km
713530 1×4 (12 awg) đen 5,9 38,4 60
713545 1×4 (12 awg) đỏ 5,9 38,4 60
713531 1×6 (10 awg) đen 6,4 57,6 80
713569 1×6 (10 awg) đen 6,4 57,6 80
713532 1×10 (8 awg) đen 7,7 96 126
713571 1×10 (8 awg) đen 7,7 96 126
>>> Bạn có thể lựa chọn các loại cáp điện mặt trời chất lượng, giá hợp lý tại đây
